Antena de Bucle Delta
(30-6m con sintonizador de antena)
• La antena de bucle delta es casera.
• El elemento radiante es un alambre de cobre de múltiples hilos flexible, recubierto de PVC.
• La longitud del cable de la antena es de ~22 m
• La antena es una antena liviana muy simple, en total la masa (incluidos soportes y fijaciones) es ~6 kg

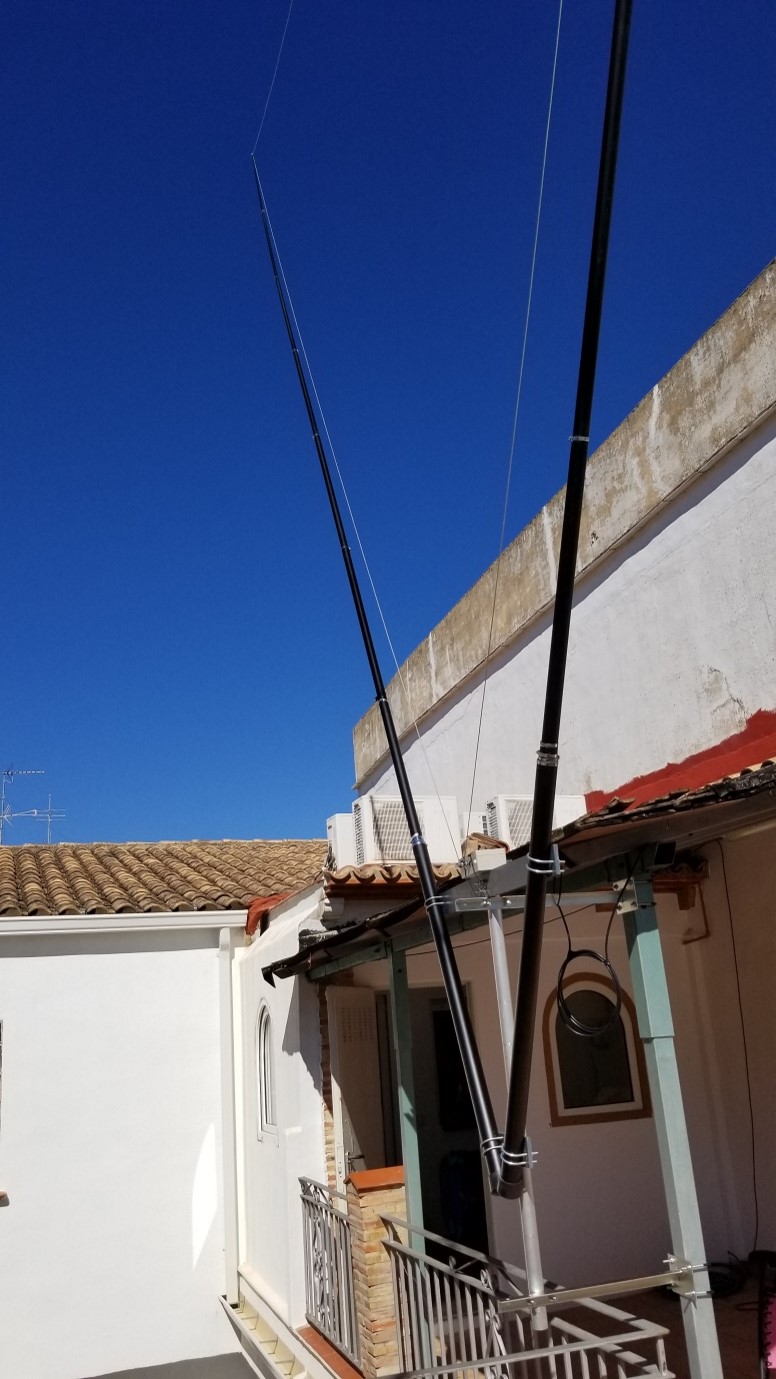

• El soporte de la antena consta de 2x cañas de pescar telescópicas de fibra de vidrio.
• Los postes telescópicos miden ~ 8 m de largo, con un diámetro medio de 25 mm, lo que indica una carga de viento de 0,4 m2 (2x8x0,025)
• Las articulaciones telescópicas se sujetan con abrazaderas.
• Al ser telescópico, es relativamente fácil (y rápido) bajar la antena.

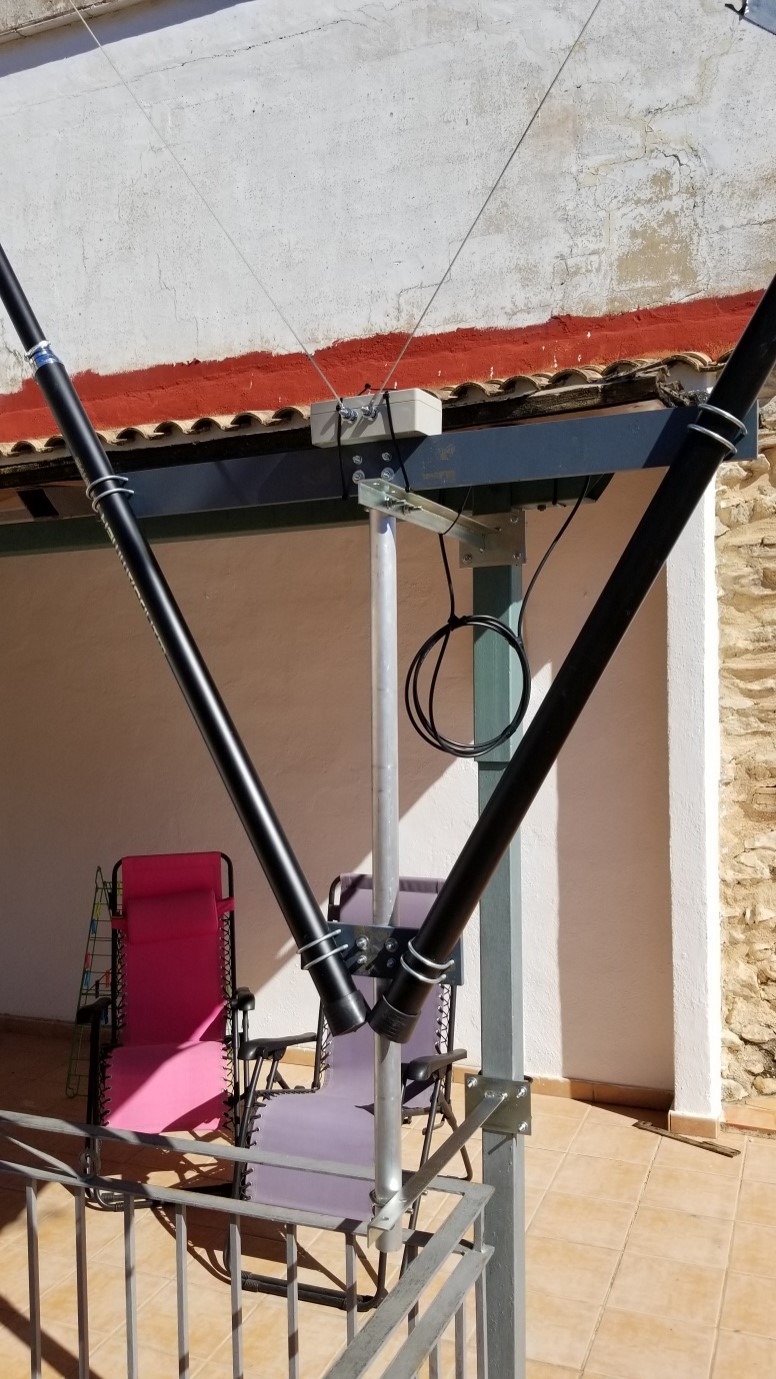

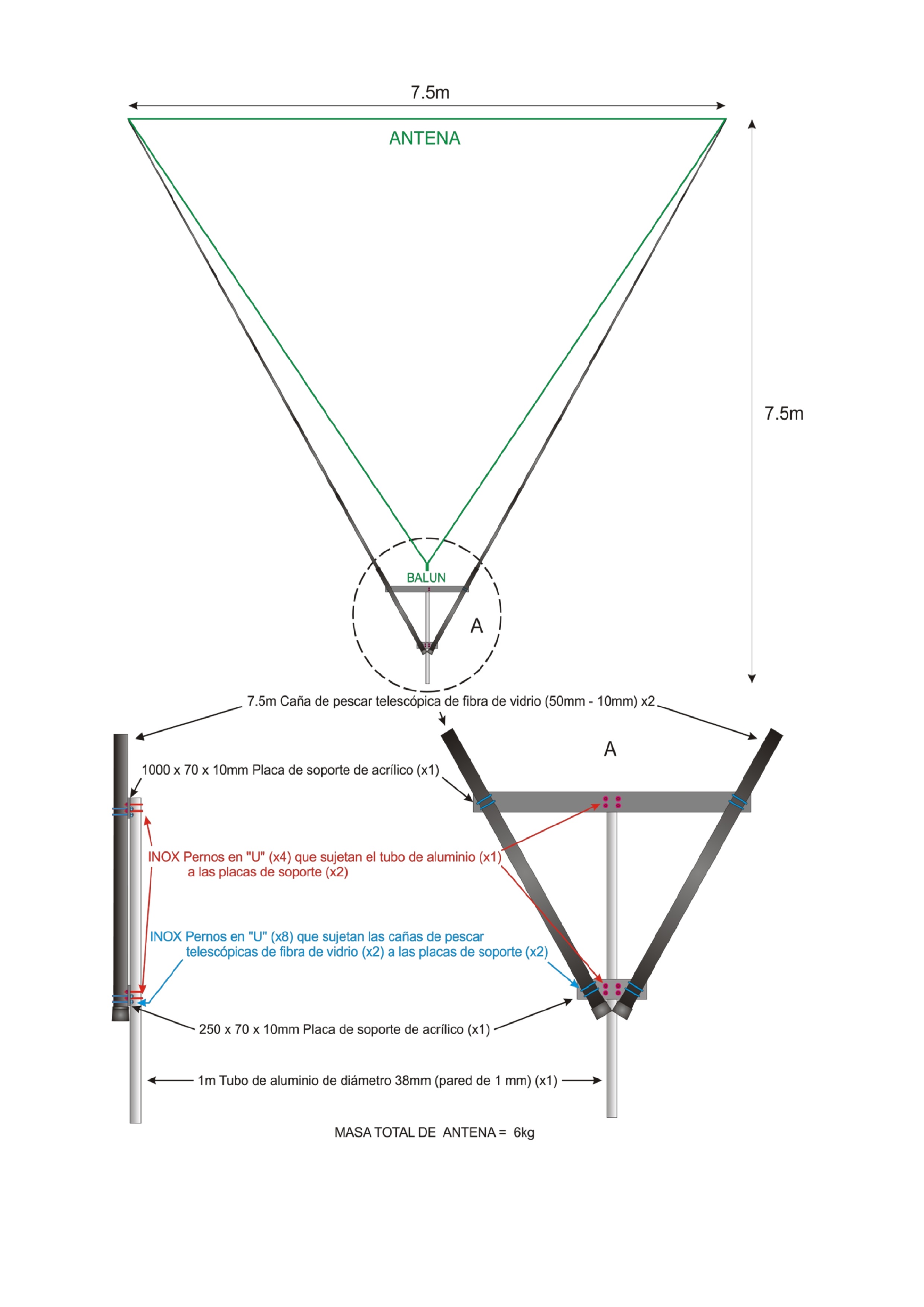

• Los postes están montados apuntando hacia arriba y separados en un ángulo de 60 grados (desde la parte inferior de la V).
• Se fijan en este ángulo mediante pernos en U montados en 2 piezas de lámina acrílica de 10 mm de espesor.
• Luego, este conjunto se fija, mediante pernos en U, a un tubo de montaje de aluminio de 38 mm de diámetro.
• El uso de este tubo es para facilitar la rotación de la antena para encontrar la mejor orientación.
• El tubo de 38 mm se fija a la reja de acero que rodea la terraza, o en el soporte de acero vertical para el toldo que se encuentra sobre parte de la terraza.

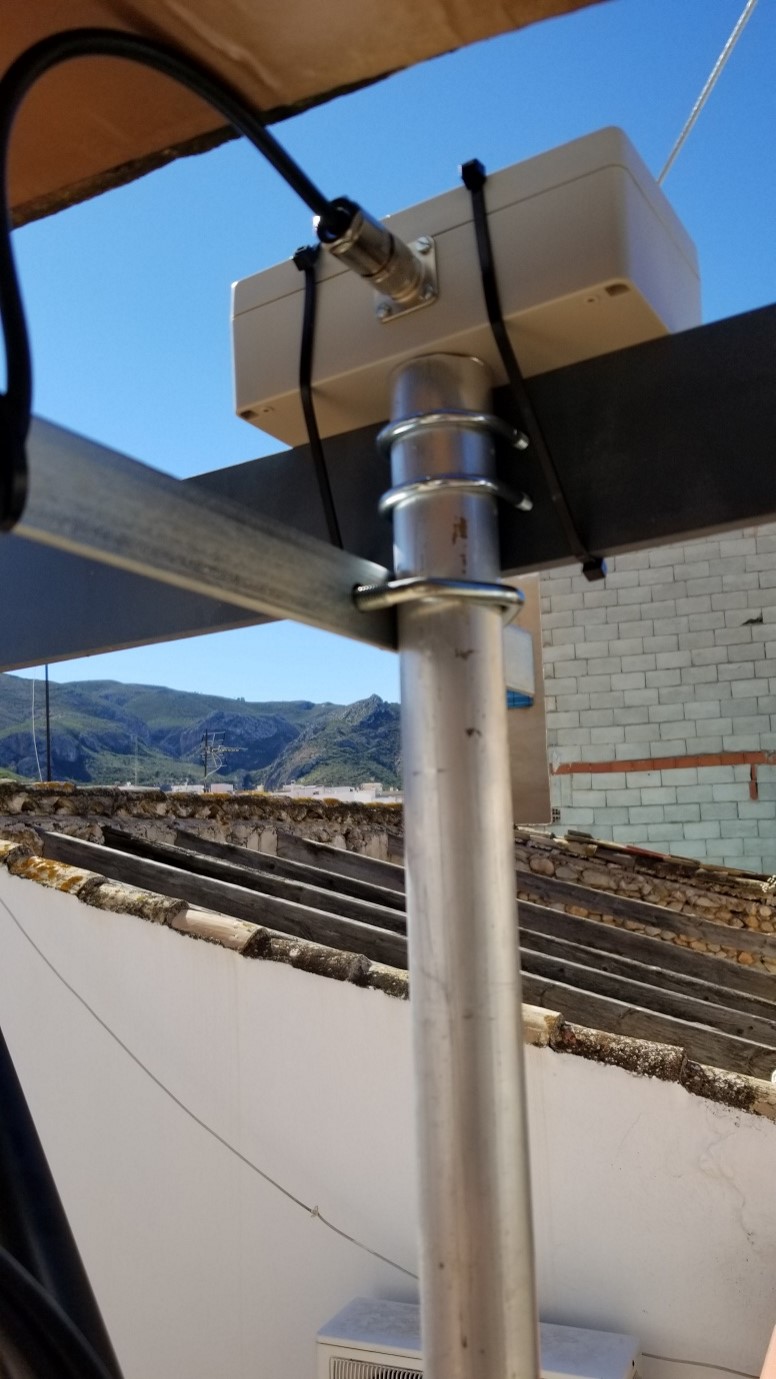

• Un balun casero 4: 1 se conecta a los 2 extremos del elemento radiante, el balun luego se conecta a una longitud de cable coaxial RG8-X al transceptor.
• El cable coaxial RG8-X se sujeta a la fachada que rodea la terraza antes de ingresar a la propiedad y al transceptor.
La antena funciona, como se puede ver en el Premio
